Наша Организация занимается поверкой и калибровкой динамометров. Работы проводим в кротчайшие сроки.

Прайс на поверку, калибровку динамометров

Калибровка динамометров

Медицинский датчик силы — калибровка или ручная калибровка динамометра — что это такое? Следует ли калибровать динамометры, используемые в медицине или спорте? Измеритель силы для измерения давления рукой — калибровка как часто выполняется?
Вопросы такого типа часто задают пользователи оборудования для измерения силы в медицине и спорте. В течение многих лет измерения силы в медицине выполнялись на оборудовании, которое меняется с развитием технологий. Динамометр для измерения силы, например, для измерения захвата руки, выглядит иначе, измерительная система динамометра построена по-другому, но обычно дает результат в тех же единицах. Как относиться к измерениям, сделанным  10-20  или 50 лет назад?
Все это зависит от того, как пользователь соблюдал рекомендации производителя, соблюдал  ли он их, и правильно ли и через определенные промежутки времени управлял своим измерительным прибором. Если он не сделал этого должным образом, то сотни или тысячи измерений и тестов, посвященные часы работы и обработанные результаты могут быть выброшены в мусор.

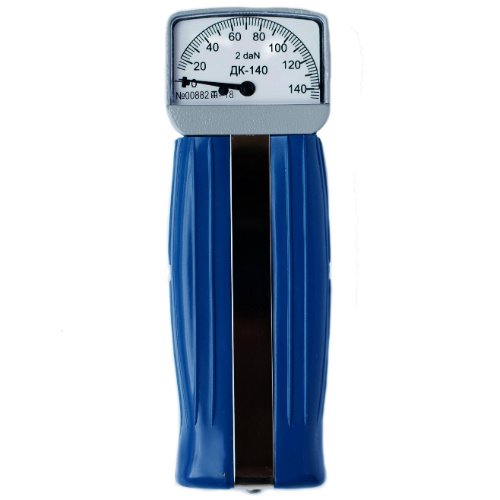

Популярный ручной динамометр, используемый для измерения силы сжатия руки. Простая, прочная конструкция датчика силы, работа основана на растяжении пружины, которая через стойку приводит в движение стрелку, показывающую текущую силу. В настоящее время механические динамометры используются редко из-за их относительно низкой точности, тогда как в 20 веке они были основным инструментом для измерения силы захвата руки.

Проанализировав инструкции по эксплуатации и переписку с производителями ручных динамометров, можно выделить следующие формы наблюдения за ними.

1. Осмотр и метрологическая поверка со справкой о поверке рекомендуется не реже одного раза в год.
2.  Калибровка , то есть  калибровка, выполняемая аккредитованной калибровочной лабораторией, имеющей необходимое оборудование и знания для ее надлежащей работы.
3. В случае обнаружения ошибок, превышающих разрешенные производителем ремонт и  регулировку ручного динамометра .

Инспекция и метрологические проверки с сертификатом проверки один раз в год предназначены для пользователей, которые выполняют стандартные измерения оборудования, не используя его для научных исследований и влияющих на решения о лечении и его методе. Эта форма наблюдения является наиболее популярной и предназначена для каждого пользователя медицинского или медицинского динамометра.

Проверка и  калибровка , то есть  калибровка, выполняемая аккредитованной калибровочной лабораторией, — это услуга, предназначенная для пользователя, для которого важно знать характеристики используемого измерительного оборудования. Свидетельство о калибровке динамометра В области медицины это позволяет задокументировать, что пользователь приложил все усилия для обеспечения надежности сделанных им измерений и их использования в научных исследованиях или документировании курса лечения. Калибровку следует проводить не реже одного раза в год, хотя пользователь выбирает дату и частоту, основываясь на своем опыте, частоте измерений и влиянии измерений на проводимые работы и испытания. Если устройство повреждено, упало или есть подозрение на повреждение, его следует немедленно отозвать и осмотреть. Примечание Калибровочная лаборатория выполняет только калибровку и регулировки, доступные пользователю, в случае каких-либо неисправностей и ошибок она может отправить прибор на ремонт или настройку, которые будут выполнены сервисной службой.

Какие инструменты необходимы для проверки и калибровки ручных динамометров?
Проверка того, требует ли калибровка использования инструментов и стандартов, находящихся под наблюдением и находящихся на оборудовании блока, выполняющего указанные выше услуги.
1. Мониторинг состояния окружающей среды .
Для контроля условий окружающей среды достаточно термогигрометра, давая дополнительное давление — это преувеличение, но некоторые лаборатории также предоставляют этот параметр. Температура может влиять на показания измерительного прибора для измерения силы мышц, поскольку измерительные системы, используемые в динамометрах, не подчиняются никаким стандартам и, в отличие от датчиков силы, используемых в весах, чаще всего соответствуют стандарту OIML R 60  . где для тензодатчиков требуется их температурная компенсация в диапазоне от -10 до +40 C. Датчики силы и датчики давления могут быть чувствительны к изменениям температуры, поэтому датчик силы должен быть помещен в комнату перед испытанием, по крайней мере, несколько часов в стабильных условиях. Температура, при которой проводились измерения в сертификате или сертификате калибровки, гарантирует возможность повторения измерений для тех же параметров.

Еще один параметр — влажность, которая часто указывается в сертификате. На мой взгляд, на измерения это не влияет. Измерение относительной влажности воздуха часто выполняется при измерениях массы из-за возможности определения плотности воздуха и возможности использования этого параметра для очень и очень точных измерений массы. Однако это не влияет на вес эталонов, используемых для измерений с максимальным разрешением от 800 до 1300 единиц измерения (ручной динамометр Kern MAP130 -130 кг / 0,1 кг).
Разумеется, у гидрографа должна быть действующая калибровка. сертификат, выданный аккредитованной лабораторией.

Все измерительное оборудование, используемое для проверки и калибровки, должно иметь действующие сертификаты, выданные лабораторией, аккредитованной PCA. Только в этом случае сохраняется прослеживаемость и достоверность результатов измерений.

Другим важным параметром, влияющим на измерения, является напряжение питания ручного манометра , которое обеспечивается батареями или внутренним аккумулятором, например ручным динамометром SAEHAN. На мой взгляд, измерять это напряжение не имеет смысла, но перед измерением его следует измерить манометрами:

1. Ручной динамометр с внутренней батареей (SAEHAN) необходимо заряжать в течение нескольких часов, это время можно использовать для стабилизации температуры, и если во время измерения не отображается сообщение о низком уровне заряда батареи — считайте батарею, что этот параметр было выполнено правильно.

2. Ручной манометр с питанием от батареек (KERN, TAKEI, CAMRY). В практике нашей лаборатории мы используем наши собственные новые батареи на время измерения, и если сообщение о низком уровне заряда батареи не отображается во время измерения, мы считаем, что этот параметр был соблюден правильно. Мы не используем пользовательские батареи, потому что мы не уверены, все ли они были заменены одновременно и имеют одинаковую емкость, а их измерение с помощью вольтметра не может гарантировать надежную работу всей аккумуляторной батареи.

Самый важный элемент проверки и калибровки — эталоны массы или силы.. Конечно, образцы должны иметь действующий сертификат калибровки, выданный аккредитованной лабораторией, и быть адаптированными для их надлежащего использования. При проверке и калибровке важен метод применения и нагружения испытанного портативного медицинского датчика силы. Медицинский ручной динамометр имеет особую структуру, которая позволяет приложить силу руки и пальцев к измерительному преобразователю. У него нет сковороды, на которую можно было бы поставить стандарты массы. Таким образом, лучшим и единственным решением, обеспечивающим точные и надежные измерения, является использование щелевых эталонов массы. Конструкция стропы-вешалки и выкройки позволяет располагать их по одной оси, обеспечивая правильные измерения. Загрузить синтаксисы из отдельных различных общих тестовых весов, используемых для проверки весовне гарантирует правильные измерения и возможность их повторения таким же образом.

Стандарты пазов обеспечивают точную осевую нагрузку на динамометр, благодаря чему измерения являются точными и повторяемыми. Это невозможно сделать правильно, используя стандартные эталоны массы, поместив их на подвесные весы, потому что каждый раз центр тяжести может находиться в другом месте.

Еще одним важным элементом оборудования для проверки медицинского динамометра является соответствующее оборудование с держателями и элементами крепления для динамометра. Из-за своей неправильной формы медицинский датчик силы требует ручки, которая обеспечит надежную и неизменную фиксацию его корпуса и возможность безопасно нагружать его с довольно большими усилиями до 1300 Н.

Кто может проверить и откалибровать медицинский манометр?

Проверку медицинского динамометра следует доверить лицам или компании, обладающим соответствующей компетенцией и оборудованием. Разумеется, аудитору или контрольно-ревизионному отделу или внутреннему отделу контроля качества, отвечающему за надзор за оборудованием измерительного оборудования (больница, клиника, офисы, школа, университет, спортивный клуб и т. Д.), Не будет предложено сертификат, выданный компанией с внедренной и задокументированной системой менеджмента качества Сертификат ISO 9000 в этой сфере услуг. Подразделение надзора этой компании проверяет и подтверждает, что услуги выполняются компетентным персоналом с использованием соответствующих контролируемых норм силы или массы.

К сожалению, когда дело доходит до Научных исследований и динамометров, используемых для исследования и контроля лечебного процесса, недостаточно. Затем требуется сертификат калибровки, выданный на конкретное измерительное оборудование аккредитованной лабораторией (в России — PCA).. Лаборатория, аккредитованная PCA, согласовывает детали измерений с заказчиком и обеспечивает международно признанную прослеживаемость. Недавно, просматривая Интернет, я нашел несколько научных работ, в которых видно, что исследователи не проявили усердия и не подвергали динамометры метрологической оценке. Следовательно, неясно, были ли сделанные измерения надежными и верными ли выводы. Конечно, если бы у них был контакт с соответствующей калибровочной лабораторией, работа включала бы правильные единицы измерения, и результаты представленных измерений не могли быть подвергнуты сомнению. Возможно, потрачены впустую сотни часов работы.

Выводы:

После покупки медицинского ручного динамометра нам необходимо точно определить, для каких целей он будет использоваться. Исходя из этого, следует выбрать метод метрологического надзора за динамометром и периодичность проверок / калибровок. Допустимые погрешности, по которым мы будем считать, что устройство соответствует нашим ожиданиям, также должны быть определены. Выберите устройство для выполнения проверок / калибровки или приобретения оборудования и обучения персонала самостоятельному выполнению контрольных измерений.

Медицинский ручной динамометр, медицинский динамометр — это чаще всего динамометр / динамометр специальной конструкции. Медицинские датчики силы имеют различные наконечники и ручки, которые позволяют безопасно прикладывать силу к телу пациента. Ручные динамометры имеют регулируемые ручки особой формы, адаптированные к руке. Другие динамометры, предназначенные для измерения силы мышц, имеют мягкие резиновые колпачки, чтобы предотвратить травму пациента при проведении измерений. Еще одна особенность медицинских динамометров заключается в том, что они часто используют другие единицы измерения, чем обычно используемые.

Поверка динамометров: обеспечение точности и надежности измерений

Введение

Динамометр — это устройство, которое используется для измерения силы или момента силы. Динамометры применяются в областях, включая промышленность, науку и спорт. Однако, чтобы быть уверенным в точности и надежности измерений, динамометры должны периодически проходить поверку.

Что такое поверка динамометров?

Поверка — это процесс проверки и подтверждения соответствия измерительного оборудования установленным стандартам точности. В случае динамометров, поверка включает проверку способности правильно измерять силу или момент силы.

Зачем нужна поверка динамометров?

Поверка динамометров важна по нескольким причинам:

1. Обеспечение точности измерений: Динамометры должны быть точными, чтобы обеспечить корректные результаты измерений. Поверка выявляет отклонения и благодаря чему возможно скорректировать показания динамометров.
2. Обеспечение надежности измерений: Некорректные измерения приводят к неправильным решениям и опасным ситуациям. Поверка помогает выявить неисправности и гарантирует, что динамометры работают надежно.
3. Соблюдение стандартов: в отраслях применяются стандарты, в которых применяются динамометры. Поверка подтверждает, что оборудование соответствует требованиям и нормам, установленным в отрасли.

Как проводится поверка динамометров?

Поверка динамометров проводится метрологическими лабораториями, которые аккредитованы на поверку динамометров и в области измерений. Лаборатории используют стандартные нарезки, грузы и другие проверочные средства для проверки точности и надежности динамометров.

Во время поверки проверяются следующие параметры:

1. Точность: Проводятся измерения с истинными значениями силы или моментом силы, чтобы сравнить с показаниями динамометра. Если расхождения превышают погрешность, выполняют коррекцию или калибровку прибора.
2. Линейность: Проверяется, насколько динамометр измеряет силу или момент силы в диапазонах, выполняется требование: минимальная погрешность измерений при изменении нагрузки.
3. Устойчивость: Проверяется, как динамометр реагирует на изменения окружающих условий, таких как температура или влажность. Динамометры сохраняют метрологические характеристики к воздействию внешних факторов.

Заключение

Поверка динамометров — процесс для точности и надежности измерений. Поверка помогает выявить и устранить отклонения, а также гарантирует соответствие динамометров стандартам и требованиям отрасли. Регулярная поверка помогает сохранить точность и надежность работы динамометра на протяжении срока службы.

Динамометр — это измерительный прибор, предназначенный для определения силы или момента силы (крутящего момента). Единицы измерения: ньютоны (Н), килоньютоны (кН), килограмм-силы (кгс) и др.


Разновидности динамометров

Классификация проводится по принципу действия и конструктивным особенностям.



Применение динамометров

Сфера применения чрезвычайно обширна:

1 . По принципу действия



· Механические:
  · Пружинные: Сила измеряется по величине деформации (растяжения или сжатия) пружины. Показания считываются по указателю на шкале (как в традиционных безменах). ,Автономны, не дороги, но менее точны.
  · Рычажные: Сила уравновешивается через рычажное усилие с помощью истинных гирь. Точные, на сегодня используются реже (например, в некоторых испытательных машинах).

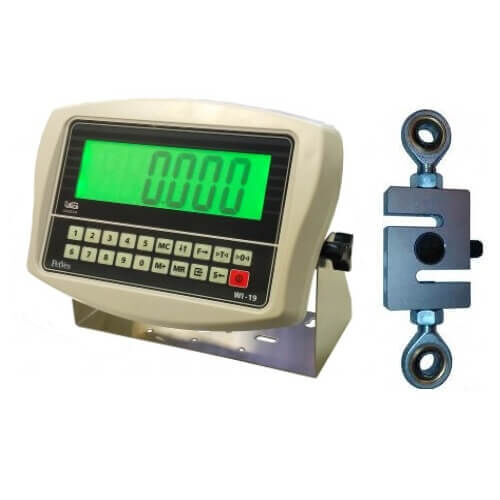

· Электромеханические (Тензометрические):
· Распространенный тип. Используют тензодатчики (тензорезисторы), которые меняют электрическое сопротивление при деформации. Сила вызывает деформацию упругого элемента с наклеенными тензодатчиками, что преобразуется в электрический сигнал.
  · Преимущества: Динамометры точны, дистанционное считывания, интеграция в автоматизации, запись данных, интенсивная частота измерений.
· Гидравлические:
  · Сила передается на поршень, который вытесняет жидкость в замкнутой камере. Давление жидкости пропорционально приложенной силе и измеряется манометром.
  · Преимущества: надежность, устойчивость к перегрузкам, измерения больших сил (сотни и тысячи тонн). Часто используются в тяжелой промышленности и испытательных стендах.
· Пневматические:
  · Аналогичны гидравлическим, но в качестве рабочего тела используется сжатый воздух. Менее распространены, используются в специфичных условиях (например, во взрывоопасных средах).

2. По типу измеряемой нагрузки



· Динамометры растяжения (для измерения силы на разрыв).
· Динамометры сжатия (для измерения силы на сжатие).
· Универсальные динамометры (работают и на растяжение, и на сжатие).
· Динамометры крутящего момента (для измерения момента силы, например, при затяжке гаек).

3. По конструкции и назначению



· Стационарные: Установлены на испытательных машинах, стендах, прессах.
· Переносные (ручные):
  · Механические безмены.
  · Цифровые силомеры (с тензодатчиком) для задач (от измерения усилия срабатывания тумблера до контроля усилия на рычагах).
· Крановые (динамометры для подъема груза): Встраиваются в стропы или крюковые подвесы для контроля веса груза и предотвращения перегрузки крана.
· Линейные (силоизмерительные датчики): Представляют собой «стержень» с фланцами или резьбой для встраивания в конструкции, механизмы, технологическое оборудование.

1. Промышленность и строительство:
      · Контроль качества и испытания материалов (разрывные машины).
      · Контроль усилия затяжки резьбовых соединений (моментные ключи с динамометром).
      · Взвешивание и контроль перегрузки на кранах, лебедках.
      · Испытания конструкций, такелажные работы.
      · Измерение усилия прокатки, штамповки, прессования.
2. Транспорт:
      · Испытания узлов автомобилей, самолетов, кораблей.
      · Измерение тягового усилия (для локомотивов, тягачей).
      · Контроль усилия срабатывания педалей, рычагов управления.
3. Наука и образование:
      · Лабораторные эксперименты по физике и механике.
      · Исследовательские работы в области биомеханики, материаловедения.
4. Медицина и спорт:
      · Кистевые динамометры для измерения силы мышц кисти.
      · Изокинетические динамометры для оценки силы групп мышц и реабилитации.
      · Тестирование спортивного инвентаря.
5. Повседневная жизнь:
      · Рыболовные безмены.
      · Бытовые безмены для взвешивания.

Поверка динамометров




Поверка — это комплекс обязательных операций для подтверждения того, что метрологические характеристики динамометра соответствуют заявленным требованиям (ГОСТ, ТУ). Проводится аттестованными метрологическими службами (Росстандарт, аккредитованные лаборатории).

Этапы поверки




1. Внешний осмотр: Проверяется отсутствие механических повреждений, четкость маркировки, работоспособность органов управления и индикации.
2. Опробование: Проверка функционирования в заданных режимах.
3. Определение метрологических характеристик (главный этап):
      · Определение погрешности. Показания динамометра сравниваются с истинными значением силы, создаваемой поверочной машиной (силоизмерительной установкой).
      · Поверочные машины рычажно-гиревые (создают силу через систему рычагов грузами) или электромеханические (гидравлические)(с истинным силоизмерителем высшего разряда точности).
      · Проверяются точки шкалы ( 20%, 40%, 60%, 80%, 100% от НПВ нагрузки) как при нагружении, так и при разгружении.
      · Определение вариации показаний (разница показаний при многократном приложении одной и той же нагрузки).
      · Проверка других характеристик: Стабильность нуля, дискретность отсчета (для цифровых) и т.д.
4. Оформление результатов:
      · Если динамометр соответствует требованиям, на него (или в паспорт) наносится поверительное клеймо и выдается свидетельство о поверке.
      · Если не соответствует — выдается извещение о непригодности.

   Периодичность поверки:

   Устанавливается в технической документации, 1 — 2 года, зависит от интенсивности использования и условий эксплуатации. Новые динамометры проходят первичную поверку перед вводом в эксплуатацию.



   Часто проводится вместо поверки ( для динамометров, не используемых в обеспечении средств измерений государственного регулирования). Это гибкая процедура, в результате которой выдается калибровочный сертификат с указанием погрешностей прибора, но без наложения поверительных клейм.

   Итог

   Динамометр — прибор в мире измерений механических сил. Используют от пружинных безменов до сложных цифровых тензосистем, динамометры обеспечивают безопасность, контроль качества и точность в отраслях человеческой деятельности. Регулярная поверка гарантирует надежность динамометра и показания прибора.
